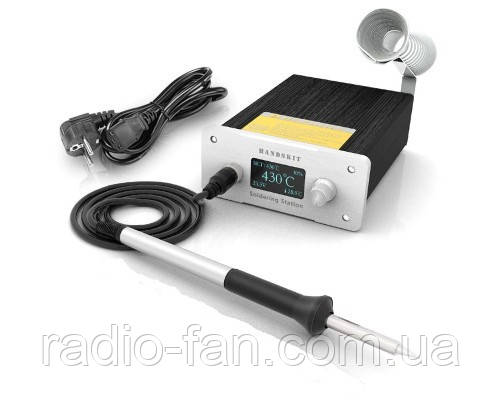

Мікропаяльна станція HandsKit T12 OLED з жалом, БЖ, підставка

Паяльна станція на базі контролера STM32 і жалах T12 неабияк перевершує за зручністю паяльні станції, що не мають термостабілізації, а тим більш звичайні паяльники. Станцією на базі мікроконтролера STM32 і штатах T12 з потужністю 70 Вт комфортно паяти як великі полігони та масивні деталі, так і дрібні SMD елементи. Зміна жал виробляється дуже швидко — для зміни жала немає потреби вимикати живлення і чекати на його повне охолодження. Кабель сполучний станцію й паяльник силіконовий, м'який і термостійкий. Це означає, що він не заважатиме під час виконання паяльних робіт завдяки своїй гнучкості, а також усунені його пошкодження, у разі випадкового зіткнення з жалом паяльника.

У версії V2.1S є можливість настроювання профілів для шил, щоб швидко перемикатися між ними. Бібліотека тиснутиме в собі приблизно 100 профілів. Кожен профіль призначений для конкретного жала та калібрується індивідуально за 3 температурними точками, що дає змогу досягти меншого відхилення температури у всьому діапазоні.

Спереду на корпусі станції розташований роз'єм для під'єднання ручки паяльника, 1.3-дюймовий oled екран і енкордер керування. Ззаду — роз'єм для під'єднання мережевого кабелю 220 В і кнопочка вмикання живлення, роз'єм для заземлення.

Короткі технічні характеристики:

• Дисплей: OLED 1.3″
• Робоча температура: 150°C-480°C
• Температуростійкість: 5°C
• Вхідна напруга: 220V
• Вихідна потужність: 75 Вт
• Контролер: STM32 версія 2.1S
• Ручка: FX9501
• Живлення: 24В, 5А
• Матеріал корпусу: алюмінієвий сплав
• Типи штекерів: EU
• Розміри пристрою: 15.5 см х 9 см х 4 см

Особливості:

• калібрування за трьома точками температури
• база шлейл
• датчик руху в ручці
• датчик компенсації холодного спаю в ручці
• режим сна

Меню настроювань паяльної станції

Щоб увійти в меню паяльної станції, необхідно натиснути на ручку-регулятор паяльної станції на лицьовій панелі після чого зобразити список меню, що складається з 21 пункту:

1. Standby або режим очікування. Тут настроюється температура жала в режимі очікування, час у хвилинах, через яку станція перейде в режим очікування після бездіяльності, а також режим роботи датчика, що відповідає за пробудження. Можливий вибір із 4 режимів — Shake (вібрація), Switch (перемикач), Manual (ручний), Auto (автоматичний).
2. Sleep або режим сну. Тут настроюється час простою в хвилинах, через яку станція засне.
3. Boost або збільшення. Тут настроюється значення, на яке потрібно тимчасово підвищити температуру жала та час дії збільшення в хвилинах.
4. Cold end. Цей пункт меню відповідає за корекцію температури залежно від температури довкілля, тут можна вибрати тип терморезизора (NTC, PTC) і задати контрольну точку (за замовчуванням 24 градуси Цельсія).
5. Tip або бібліотека лось. Тут можна вибрати ті жала, які є в наявності, згодом у меню перемикання жаль вибір відбуватиметься між зазначеними в бібліотеці. Список великий, приблизно 80 позицій, плюс користувацькі комірки, якщо конкретного типу жала немає в бібліотеці.
6. Stepping або крок зміни температури. Тут налаштовується крок у градусах Цельсія, з яким змінюватиметься температура у разі збільшення або зменшення в робочому режимі.
7. Password або парольний захист. Тут встановлюється пароль на вхід у меню налаштувань, а також активується його використання.
8. Screen Saver або охоронець екрана. Тут настроюється увімкнення хранителя екрана, а також час простою, через який охоронець екрана буде активований.
9. Buzzer або пискавка. Тут можна ввімкнути або вимкнути пискавку, яка сигналізує про будь-які дії. наприклад, повідомляє про вихід на робочу температуру, попереджає про низьку напругу тощо.
10. Voltage або напруга. Тут вмикається або вимикається показ на екрані поточного значення напруги, що подається на жало.
11. LowVol Protect або захист від низької напруги. Тут можна увімкнути захист і сигналізацію про брак напруги живлення. Окремо настроюються пороги для попередження сигналу та вимкнення станції.
12. Power On — режим роботи станції під час вмикання живлення. Тут задається режим роботи під час увімкнення станції: вибір між робочим режимом, режимом очікування и режимом сну.
13. Desolder або режим випирання
    У цьому пункті меню вибирайте:
    — Valve — клапан
    — Inching — поштовховий
14. Pump setup. Налаштування часу роботи насоса помпи. У цьому пункті меню настроюється час роботи насоса помпи (10÷60 секунд).
15. Language — меню вибору мови. Тут вибирається мова системи, китайська або англійська.
16. DateTime — встановлення дати та часу
17. RTC Adj — настроювання точності ходу годинника. У цьому пункті настроюється:
    — Day Error — поправний коефіцієнт для коригування ходу годинника (-60÷+60 секунд)
18. RTC Init — скидання параметрів дати та часу.
19. Sys Info або інформація про систему. Тут зображається версія ПЗ та ревізія плати контролера.
20. Init або ініціатива. Скидання всіх параметрів станції до заводських установок.
21. Exit або вихід. Можна вибрати цей пункт і вийти в робочий режим, а можна просто зробити довге натискання на ручку енкодера, ефект однаковий.

Жала Т12 мають у собі термопару, включену послідовно з нагрівачем, за нею й вимірюється температура. Завдяки монолітній конструкції жала ступінь підтримки температури дуже високий.

Проведення калібрування

— Adjust Point [450 °C] — налаштування точки з температурою 450 °C, на екрані нижче:
— Cur Tmp [450 °C] — температура, що відбивається на екрані
— Real Tmp [***°C] — реальна температура на жалі.

Вимірюємо реальну температуру жала будь-яким доступним способом, й обертаючи ручку енкодера, виставляємо параметр Real Tmp [***°C] відповідно до показника термометра. Натискаємо на ручку енкодера, картинка на екрані змінюється на
— Adjust Point[350℃] — настройка точки с температурой 350℃.
Продаємо калібрування і на цій температурі. Натискаємо на ручку енкодера, картинка на екрані знову змінюється, тепер на
— Adjust Point[250℃] — настройка точки с температурой 250℃.
Продаємо калібрування і на цій температурі. Натискаємо на ручку енкодера, ПС переходить у робочий режим. Калібрування жала закінчене.

Керування

Керування станцією здійснюється через ручку енкодера. Комбінації керування такими:
1) Поворот ручки енкодера
2) Коротке натискання на ручку енкодера
3) Довге натискання на ручку енкодера (приблизно 2 секунди)
4) Натискання на ручку енкодера й одночасний поворот ручки.
Поворот ручки енкодера залежно від режиму роботи або пункту меню керує зміною режиму роботи, значень або переміщенням за пунктами меню. Коротке натискання на ручку є рівноцінним вибору або підтвердженню. Довге натискання на ручку несе дві функції, якщо натискання вироблене в одному з режимів роботи, то воно призводить до переходу в меню налаштувань станції, якщо натискання зроблене в меню налаштувань, то воно рівномірно виходження або скасування.
Натискання на ручку енкодера з одночасним поворотом ручки має дві дії залежно від напрямку обертання енкодера, якщо крутити ручку проти годинникової стрілки, користувач потрапить у меню вибору жал.

Якщо обертати за годинниковою стрілкою, користувач потрапить до меню настроювання обраного раніше жала. Тут відбувається калібрування й ініціатива жала.
